Améliorez votre installation audiophile en y ajoutant le WEISS DAC204 qui convertira vos flux numériques via ses interfaces S/PDIF (en RCA et en TOSlink) ainsi qu'USB en flux analogique d'être lu à travers un préamplificateur ou un intégré. Cette solution permet de décoder vos sources numériques de manière bien plus qualitative que ce que peut aujourd'hui vous proposer votre DAC intégré ou encore votre lecteur de CD et tout autre appareil équipé de sorties audio numériques.

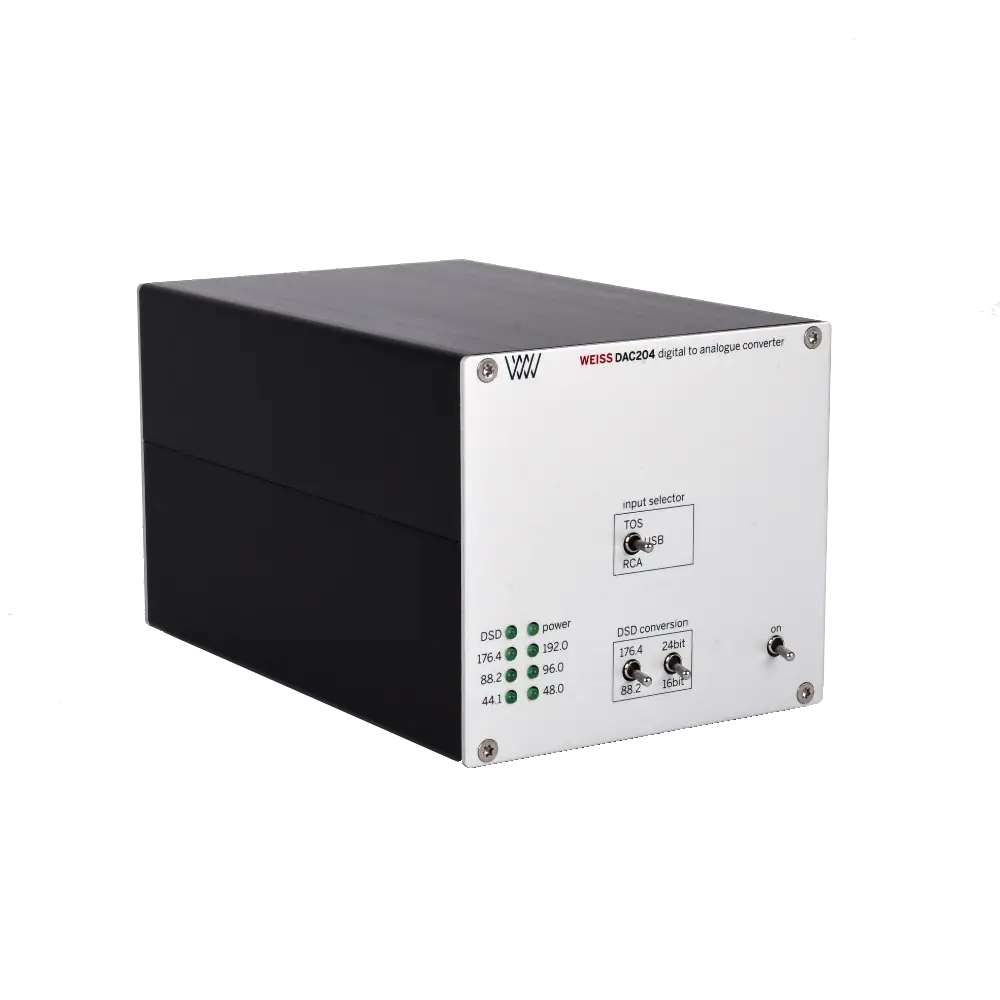

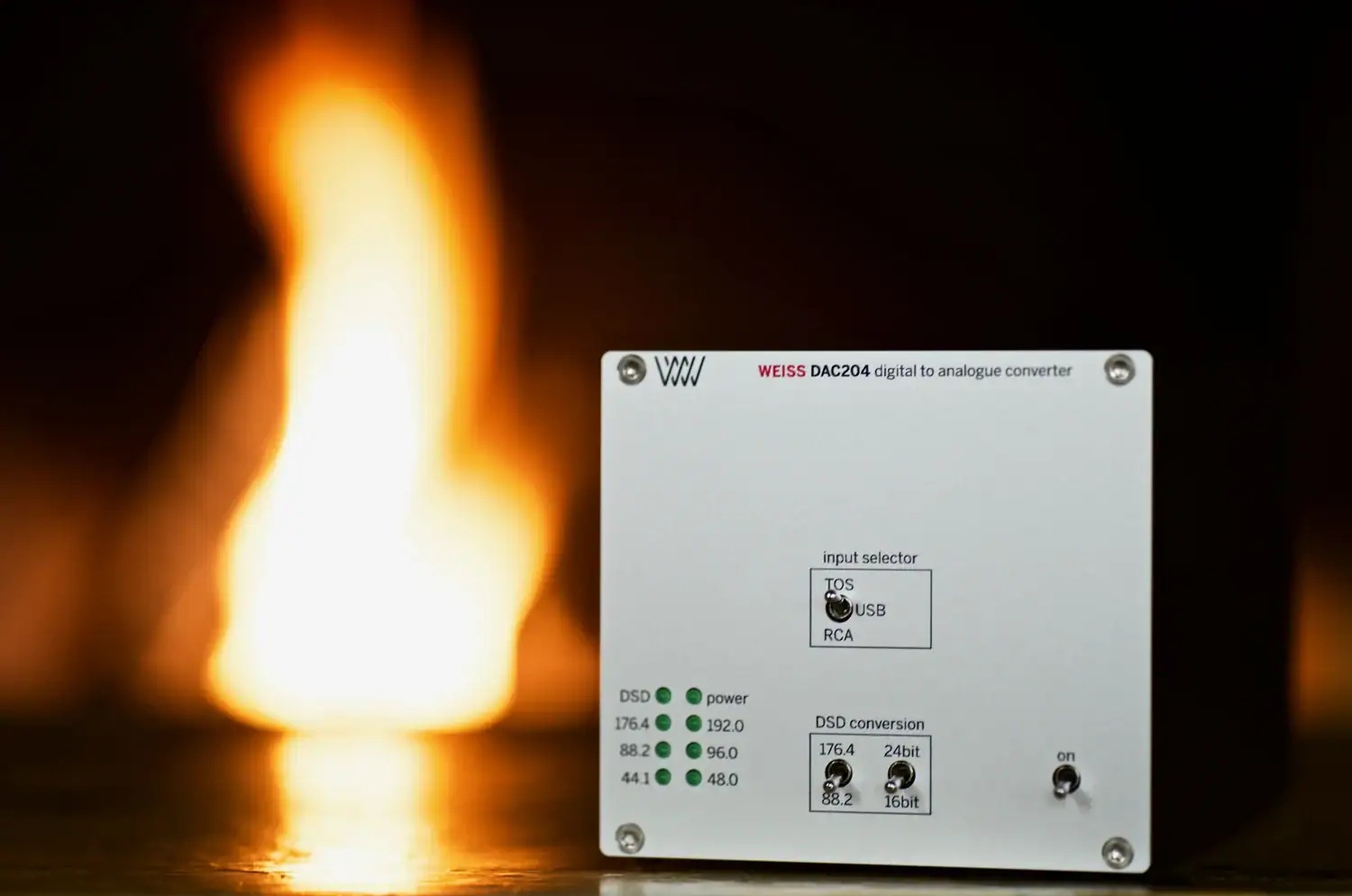

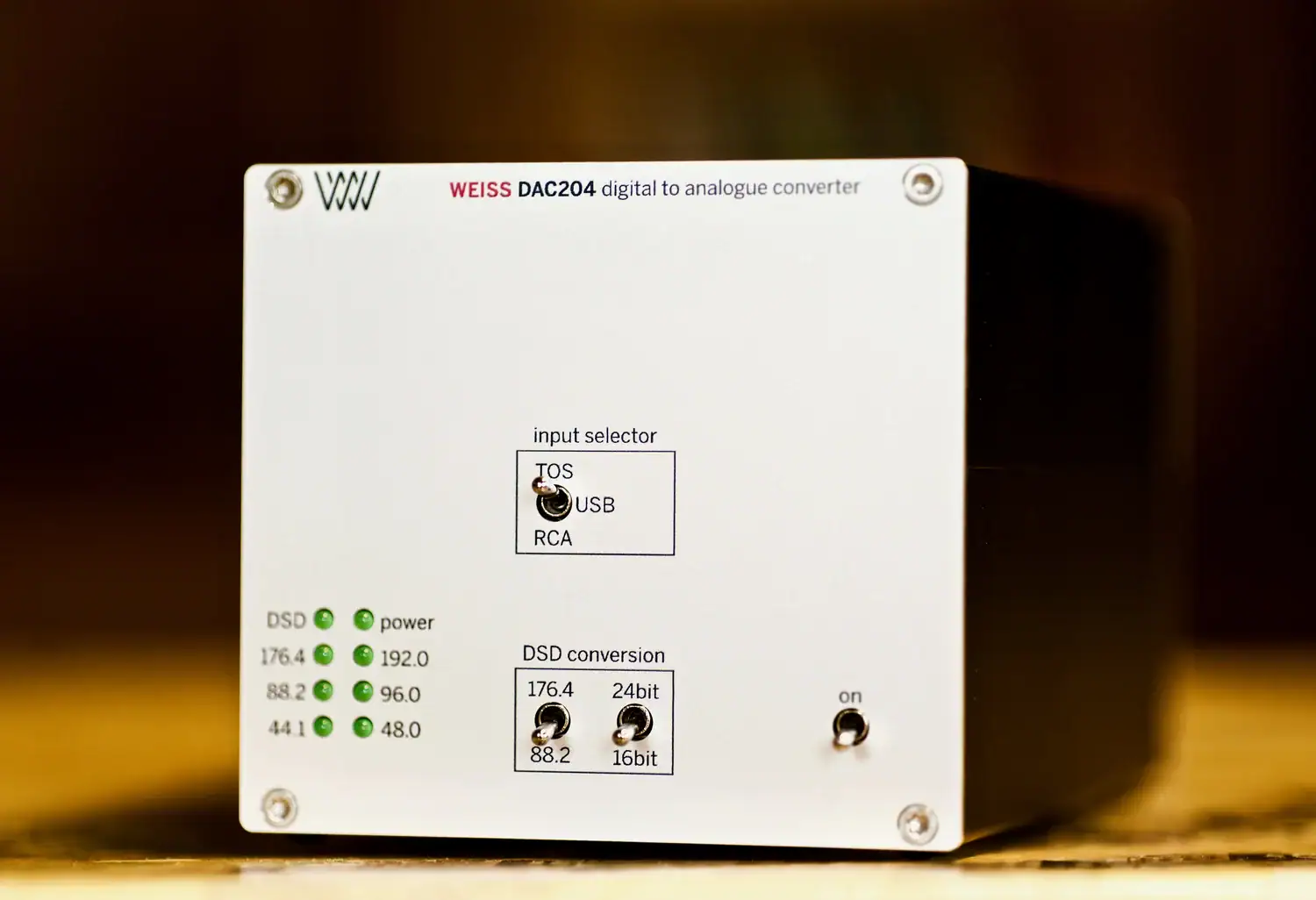

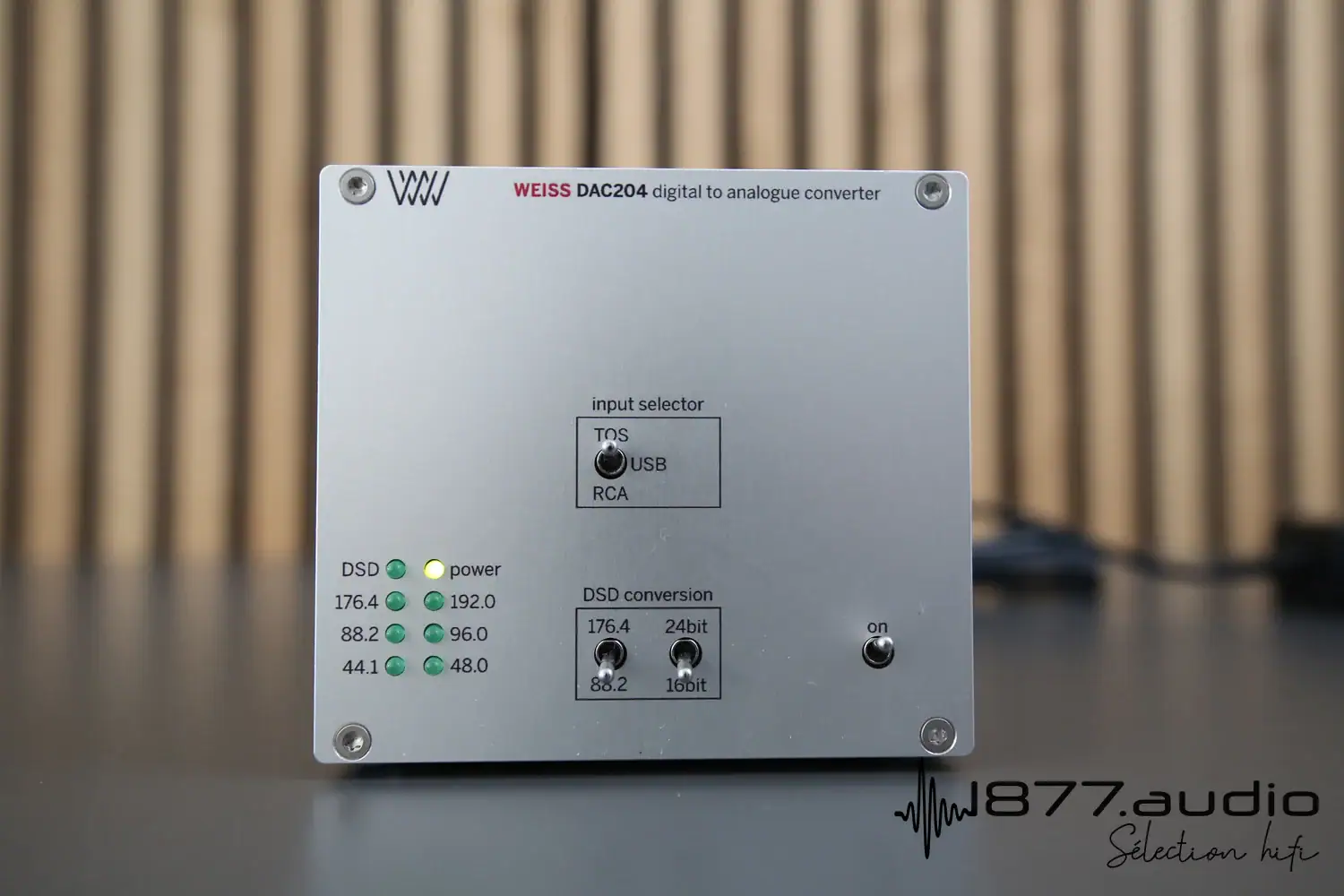

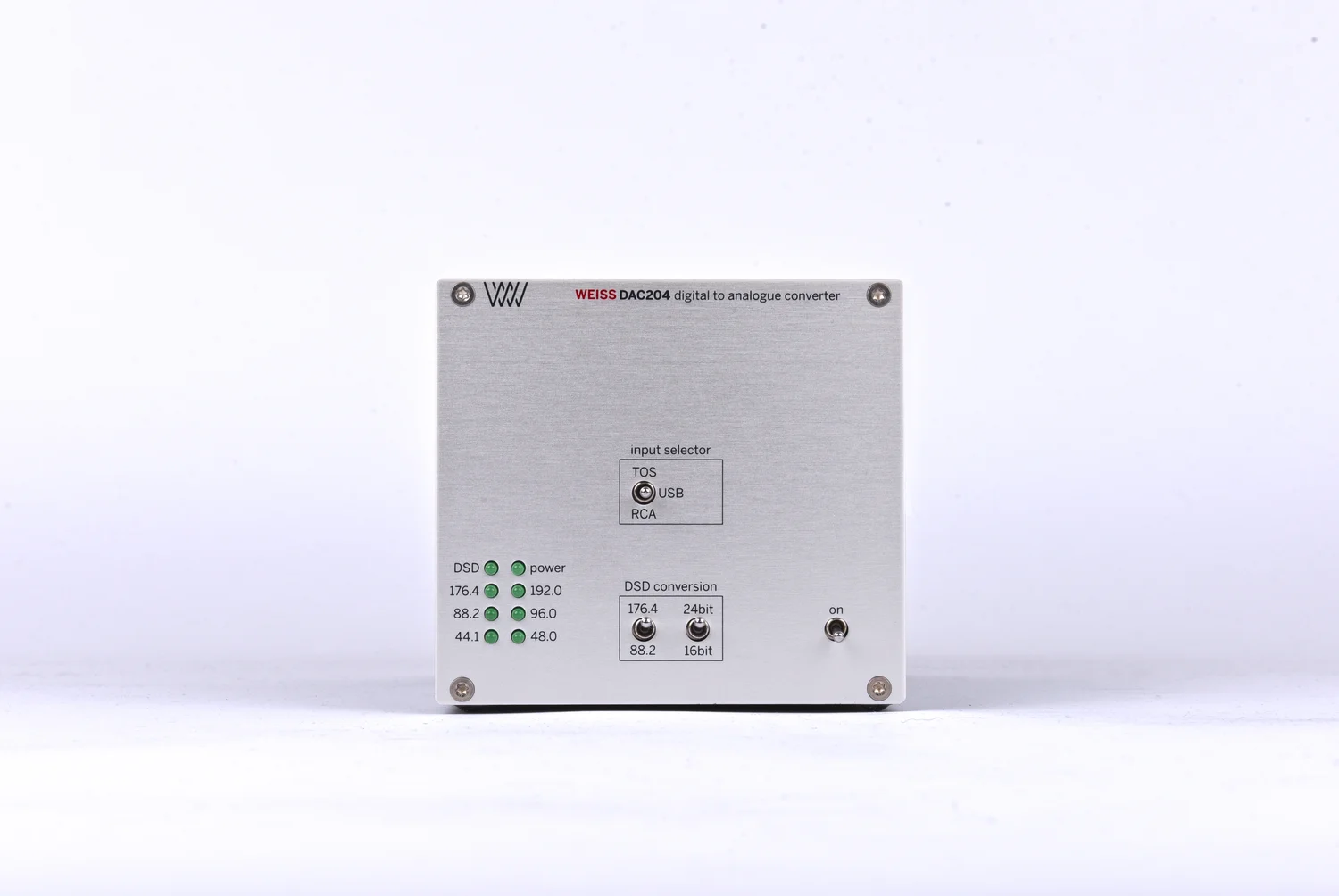

Le DAC204 accepte donc en entrée l'audio numérique, jusqu'au DSD 128, via ses entrées S/PDIF, TOSLINK et USB, la convertit de manière transparente en flux PCM et délivre un son impeccable via ses sorties XLR, RCA et BNC. Trois appareils différents dotés de sorties numériques peuvent être connectés en entrée simultanément au DAC204 et la source souhaitée peut être facilement activée à l'aide du sélecteur situé en façade.
Le WEISS DAC204 convient aussi bien à une installation hi-fi haut de gamme qu'à un studio de mixage ou de mastering professionnel. Les utilisateurs de matériel hi-fi l'alimentent généralement à partir de la sortie numérique d'un appareil de lecture tel qu'un lecteur de CD ou un lecteur réseau. Le dénominateur commun est que la qualité de conversion du DAC204 est nettement supérieure à celle des DAC intégrés dans la plupart de ces appareils de sortie.
Le DAC204 utilise pas moins de quatre convertisseurs N/A par canal audio, fonctionnant en parallèle pour améliorer le rapport signal/bruit. Plusieurs schémas de reclockage du signal sont combinés pour obtenir une atténuation élevée de la gigue (jitter en anglais).
Le WEISS DAC204 offre la même qualité de conversion que le modèle DAC205 mais accepte en sus l'audio numérique via USB et effectue la conversion DSD64 et DSD128 vers PCM. Le DAC204 est une option relativement abordable par rapport aux appareils de qualité supérieure de WEISS tels que le DAC501 et le DAC502. Il dispose donc d'un nombre de fonctions réduit mais offre une qualité de conversion bien supérieure à celle des produits concurrents dans la même gamme de prix.
Le DAC204 utilise 4 puces ESS ES9018S par canal

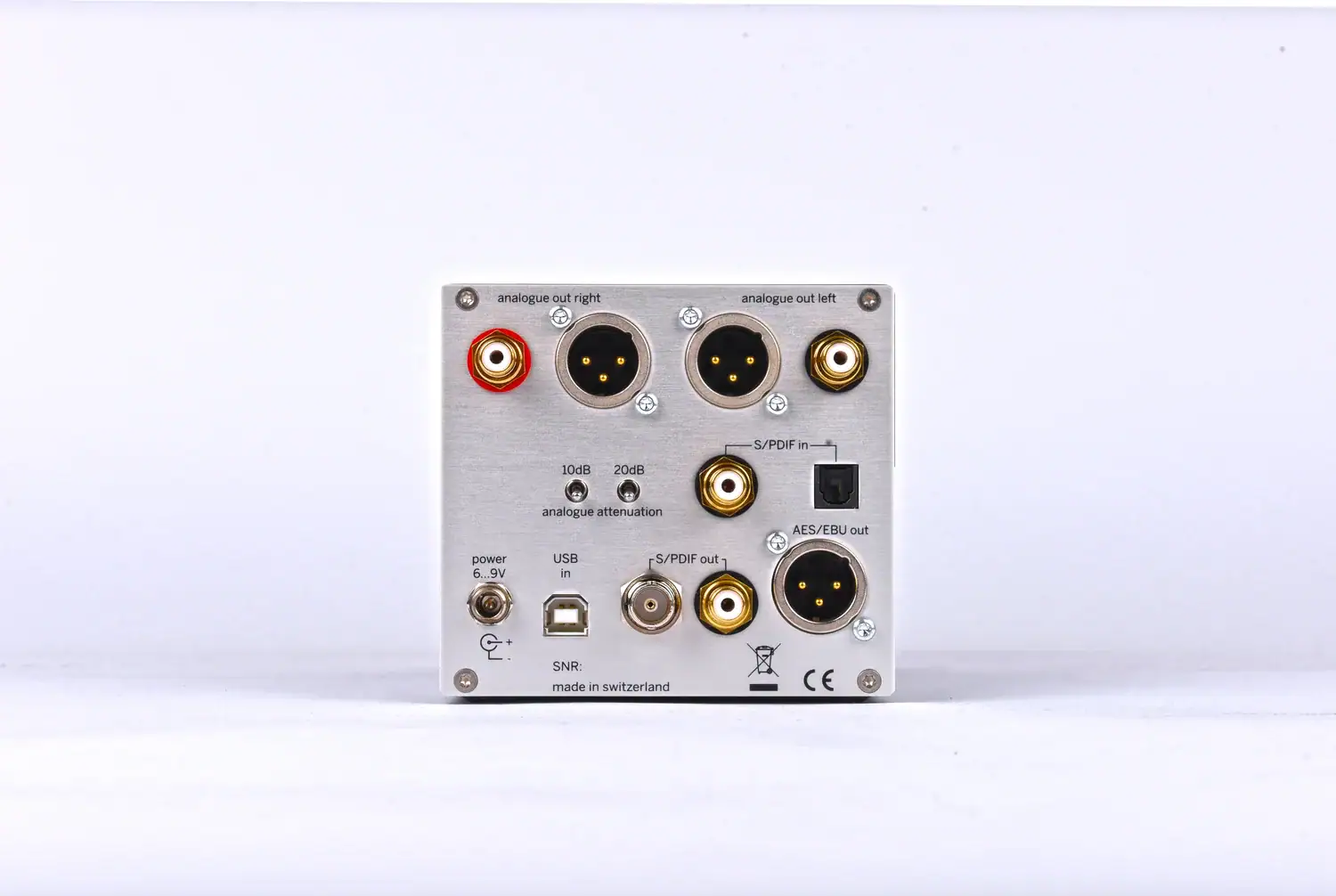

Digital Inputs:
(1) RCA connector,
(1) Toslink connector (optical)
- All inputs accept professional or consumer standard, i.e. accept AES/EBU or S/PDIF signals.
- Sampling frequencies: 44.1, 48.0, 88.2, 96.0, 176.4 or 192 kHz on the RCA input.
- Sampling frequencies: 44.1, 48.0, 88.2, 96.0 kHz on the Toslink input.
- Maximum input word-length: 24 Bits.
(1) USB connector
- Sampling frequencies: 44.1, 48.0, 88.2, 96.0, 176.4, 192, 352.8, 384 kHz, DSD64 and DSD128.

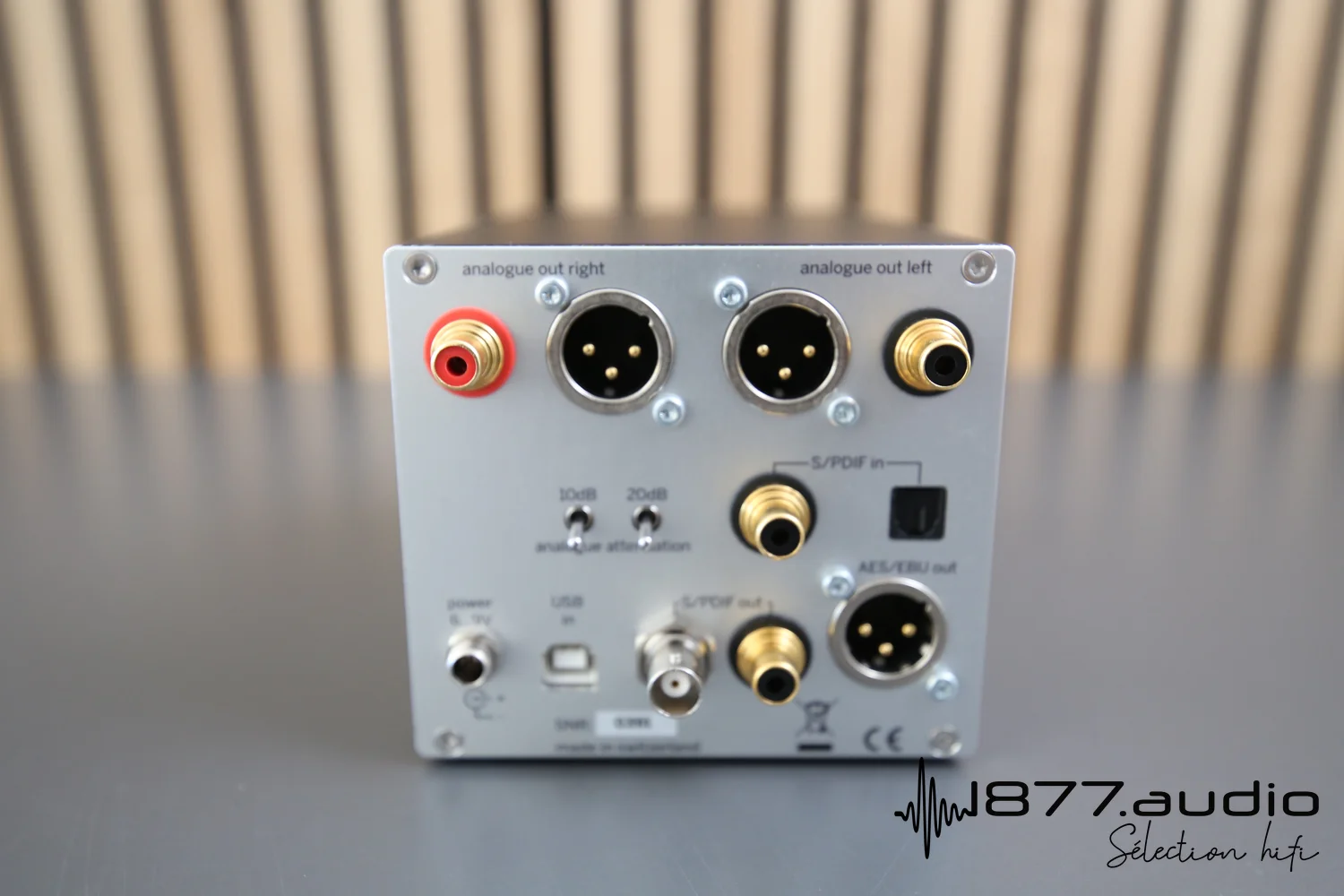

Analog Outputs:
(2) XLR connectors (hot output on pin 2, not servo controlled), DC coupled, short circuit proof output circuitry, Output impedance: 44 Ohm
(2) RCA connectors, DC coupled, short circuit proof output circuitry, Output impedance: 22 Ohm
Output level, selectable by two toggle switches, 4 settings:
- XLR outputs:
. 7.5 Vrms, +19.7 dBu, with a 0 dBFS sinewave input
. 2.3 Vrms, +9.7 dBu, with a 0 dBFS sinewave input
. 0.75 Vrms, -0.3 dBu, with a 0 dBFS sinewave input
. 0.23 Vrms, -10.3 dBu, with a 0 dBFS sinewave input
- RCA outputs
. 3.75 Vrms, +13.7dBu, with a 0 dBFS sinewave input
. 1.15 Vrms, +3.7dBu, with a 0 dBFS sinewave input
. 0.375 Vrms, -6.3dBu, with a 0 dBFS sinewave input
. 0.115 Vrms, -16.3dBu, with a 0 dBFS sinewave input
Digital Outputs
(1) XLR connector,
(1) RCA connector,
(1) BNC connector
Synchronization:
- Synchronized via the input signal in the case of RCA or Toslink inputs. In the USB input case the DAC204 is the master clock
- Extremely efficient Jitter attenuation,
- Sampling frequencies supported: 44.1 kHz, 48.0 kHz, 88.2kHz, 96.0kHz, 176.4khz, 192kHz, 352.8kHz, 384kHz, DSD64, DSD128

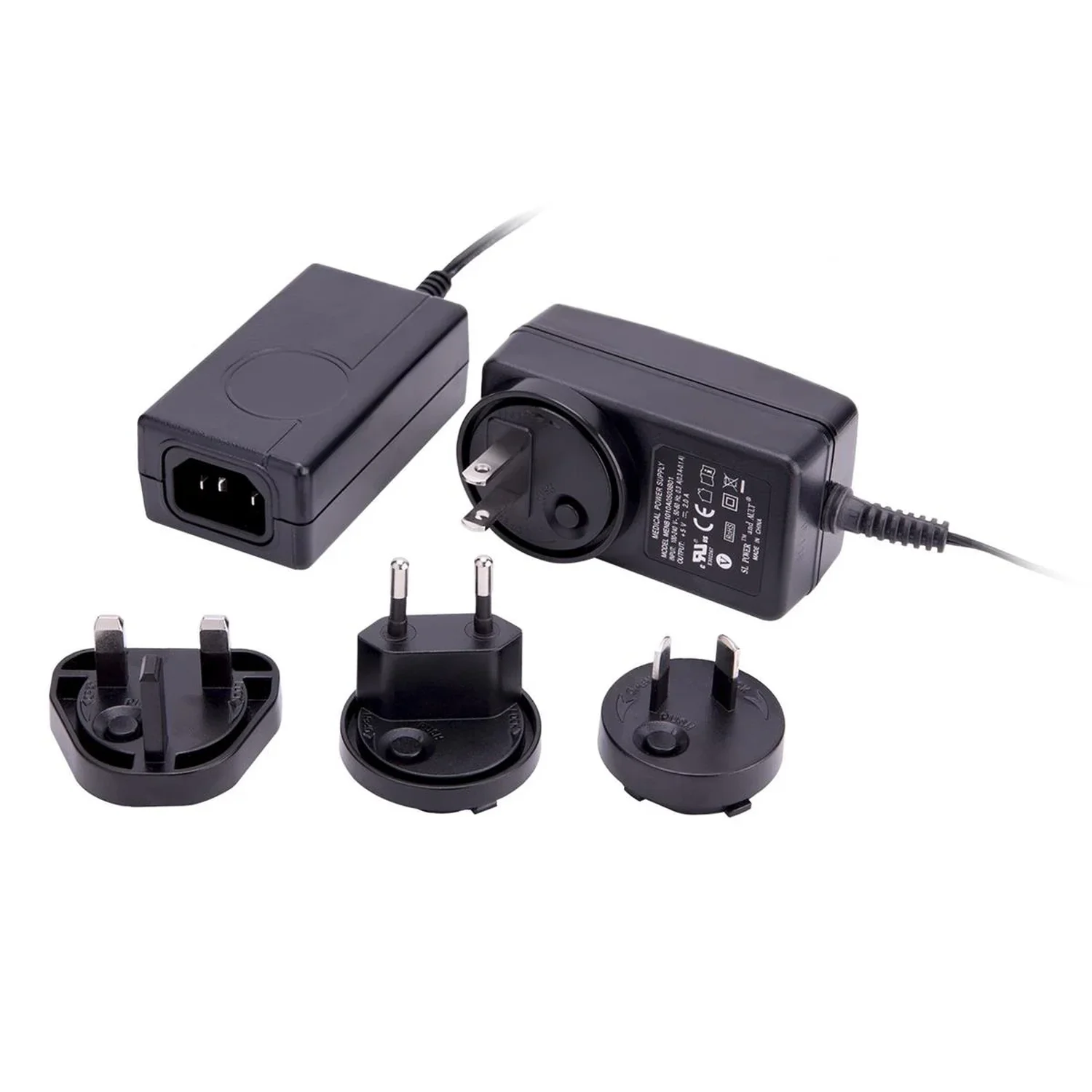

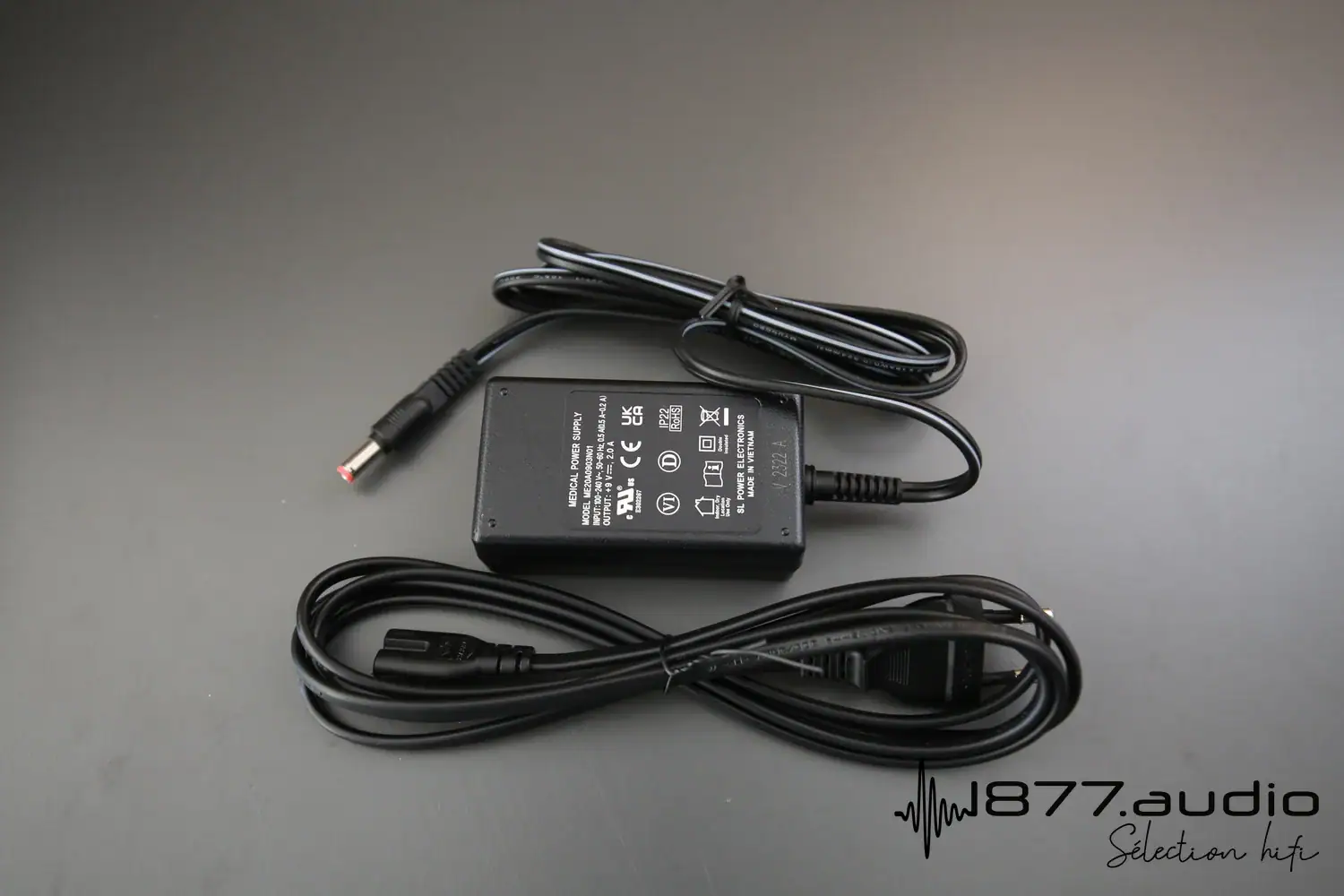

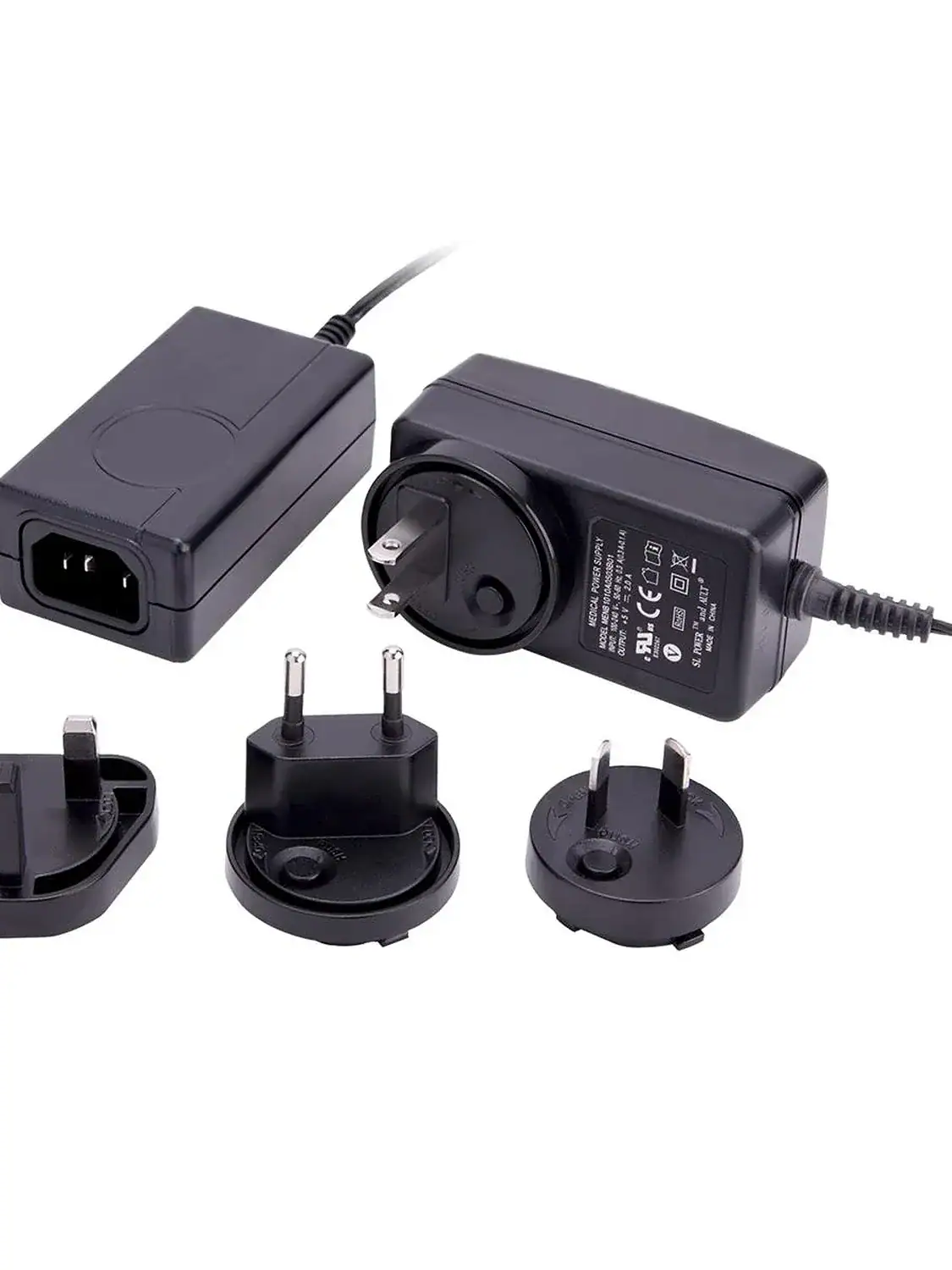

Power:
- DC input voltage: 6 to 9 Volt
- DC input current: 1.050A at 6V, 700mA at 9V
- Power consumption: 6.3 W
Frequency Response
Fs=44.1 kHz, 0Hz-20kHz: within +- 0.25dB
Fs = 88.2 kHz, 0Hz-20kHz: within +- 0.25dB
Fs = 88.2 kHz, 0Hz-40kHz: within +- 0.8dB
Fs = 176.4 kHz, 0Hz-20kHz: within +- 0.25dB
Fs = 176.4 kHz, 0Hz-40kHz: within +- 0.8dB
Fs = 176.4 kHz, 0Hz-80kHz: within +- 2.5dB
Total Harmonic Distortion plus Noise (THD+N)
−116 dBr (0.00016 %) at −3 dBFS input level
−125 dBr (0.000056 %) at −40 dBFS input level
−125 dBr (0.000056 %) at −70 dBFS input level
Linearity
At 0 dBFS to −120 dBFS input level: less than ±0.4 dB deviation from ideal
Spurious components (including harmonics)
At 0 dBFS input level, maximum output level, 1 kHz, all components at less than −120 dBr
At 0 dBFS input level, maximum output level, 4 kHz, all components at less than −115 dBr
Crosstalk
Better than 120 dB, 20 Hz–20 kHz
Interchannel Phase Response
+- 0.05° 20 Hz–20 kHz
+- 0.30° 20 Hz–80 kHz
Le standard XLR3 analogique est une liaison symétrique, c'est à dire qu'elle dispose d'une masse mais surtout d'un point chaud (signal dans sa polarité d'origine) et d'un point froid (polarité inversée) ce qui permet de limiter l'impact des interférences extérieures.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble optique qui possède des connecteurs TOSLINK.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble coaxial d'une impédance de 75 Ohm qui possède des connecteurs Cinch/RCA.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble coaxial d'une impédance de 75 Ohm qui possède des connecteurs BNC.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble coaxial d'une impédance de 75 Ohm qui possède des connecteurs Cinch/RCA.
Version professionnelle du S/PDIF datant de 1985, l'AES/EBU est une liaison symétrique pour les signaux audio numériques jusqu'à 24 bits. Les câbles AES/EBU (ou AES3) ont une impédance comprise entre 90 et 120 Ohms et possèdent des connecteurs de type XLR 3 broches.
Le standard XLR3 analogique est une liaison symétrique, c'est à dire qu'elle dispose d'une masse mais surtout d'un point chaud (signal dans sa polarité d'origine) et d'un point froid (polarité inversée) ce qui permet de limiter l'impact des interférences extérieures.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble optique qui possède des connecteurs TOSLINK.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble coaxial d'une impédance de 75 Ohm qui possède des connecteurs Cinch/RCA.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble coaxial d'une impédance de 75 Ohm qui possède des connecteurs BNC.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble coaxial d'une impédance de 75 Ohm qui possède des connecteurs Cinch/RCA.
Version professionnelle du S/PDIF datant de 1985, l'AES/EBU est une liaison symétrique pour les signaux audio numériques jusqu'à 24 bits. Les câbles AES/EBU (ou AES3) ont une impédance comprise entre 90 et 120 Ohms et possèdent des connecteurs de type XLR 3 broches.
Le standard XLR3 analogique est une liaison symétrique, c'est à dire qu'elle dispose d'une masse mais surtout d'un point chaud (signal dans sa polarité d'origine) et d'un point froid (polarité inversée) ce qui permet de limiter l'impact des interférences extérieures.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble optique qui possède des connecteurs TOSLINK.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble coaxial d'une impédance de 75 Ohm qui possède des connecteurs Cinch/RCA.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble coaxial d'une impédance de 75 Ohm qui possède des connecteurs BNC.
Le S/PDIF pour "Sony/Philips Digital InterFace", est une interface de transfert audio numérique. Dans le cas présent, le format S/PDIF est véhiculé par un câble coaxial d'une impédance de 75 Ohm qui possède des connecteurs Cinch/RCA.
Version professionnelle du S/PDIF datant de 1985, l'AES/EBU est une liaison symétrique pour les signaux audio numériques jusqu'à 24 bits. Les câbles AES/EBU (ou AES3) ont une impédance comprise entre 90 et 120 Ohms et possèdent des connecteurs de type XLR 3 broches.

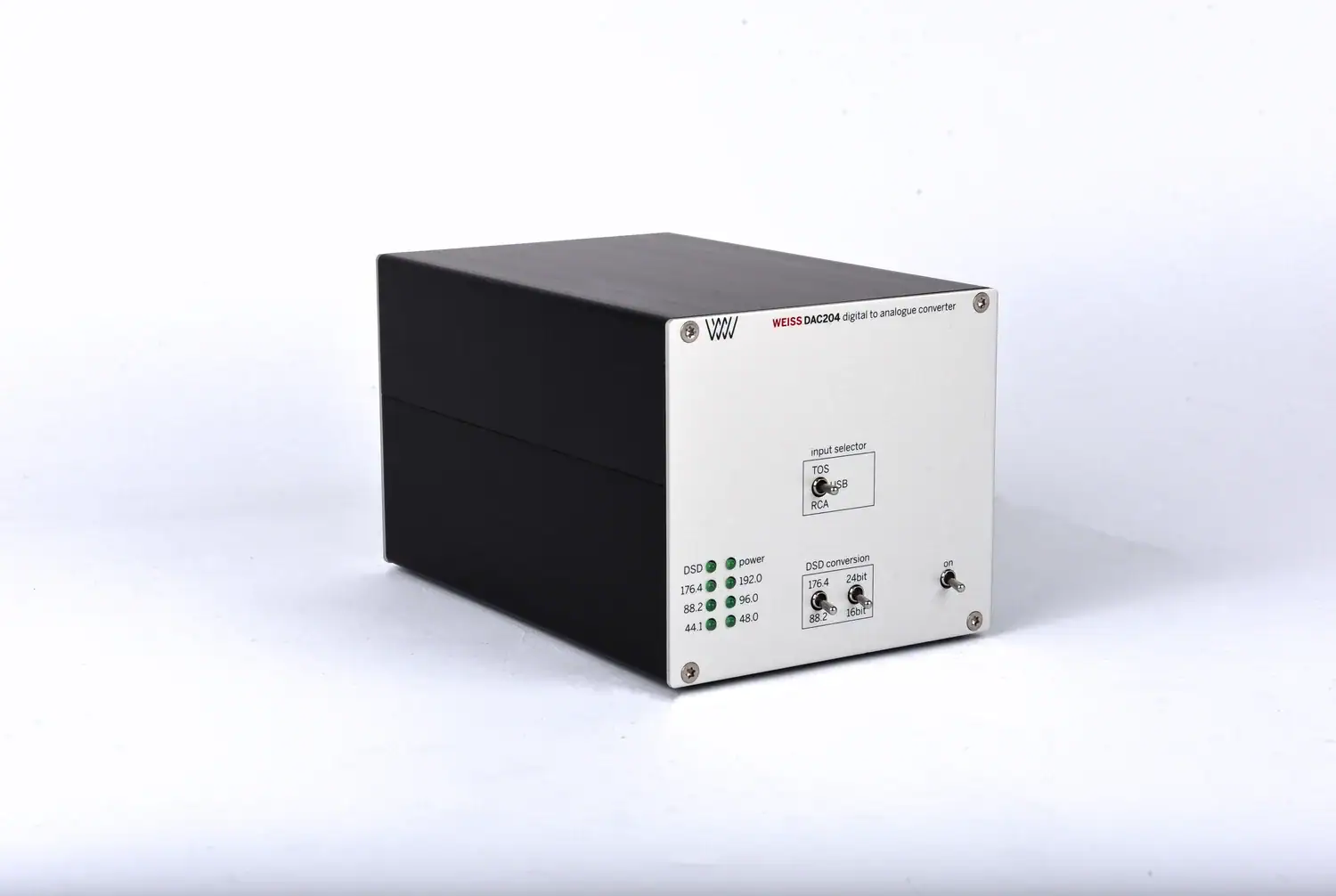

Largeur (mm) : 105
Profondeur (mm) : 165
Hauteur (mm) : 95
Poids unitaire (kg) : n/c
