Câbles de modulation : la liaison qui préserve la finesse

Un câble de modulation (interconnect en anglais) transporte des signaux analogiques à bas niveau entre sources, préamplificateurs, DACs et amplificateurs. Son rôle : garantir une transmission propre et stable en limitant les bruits, les boucles de masse et les pertes liées aux paramètres électriques (résistance, capacitance, inductance). Un bon câble audio Hi-Fi n’« embellit » pas le signal : il le protège.

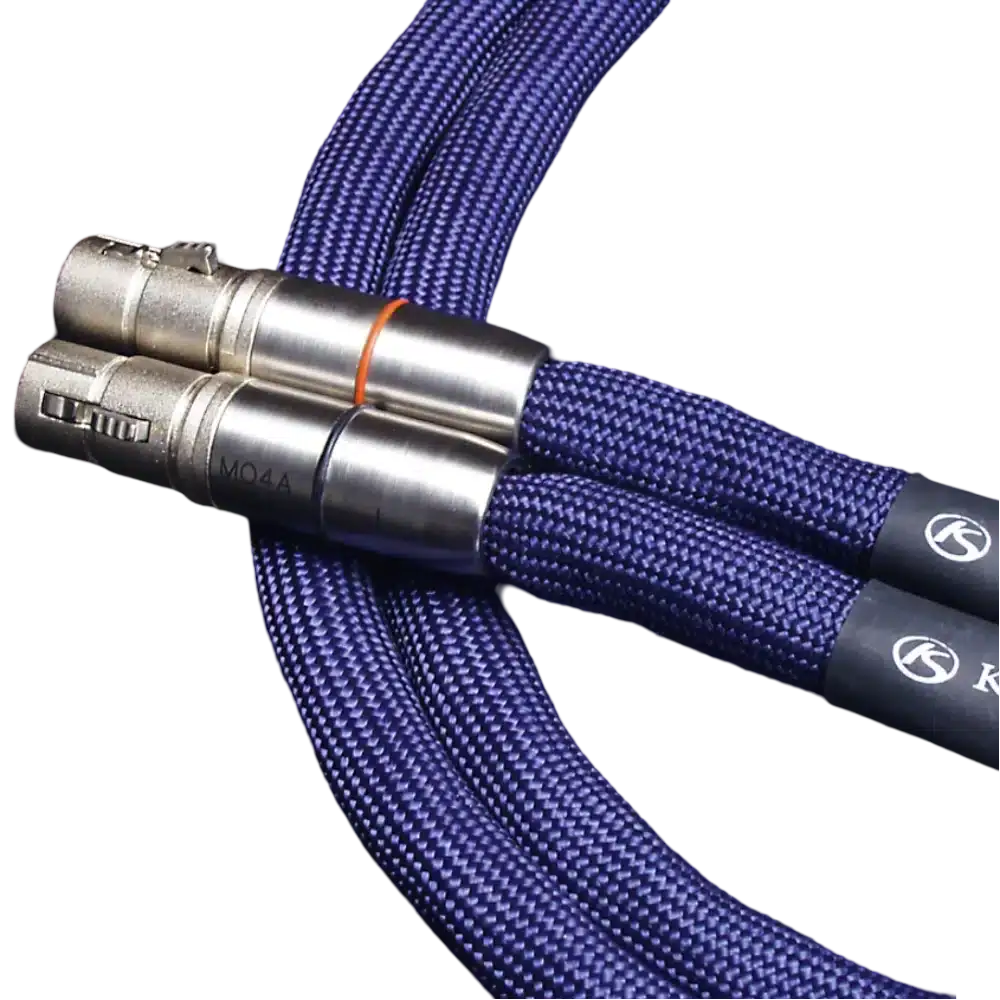

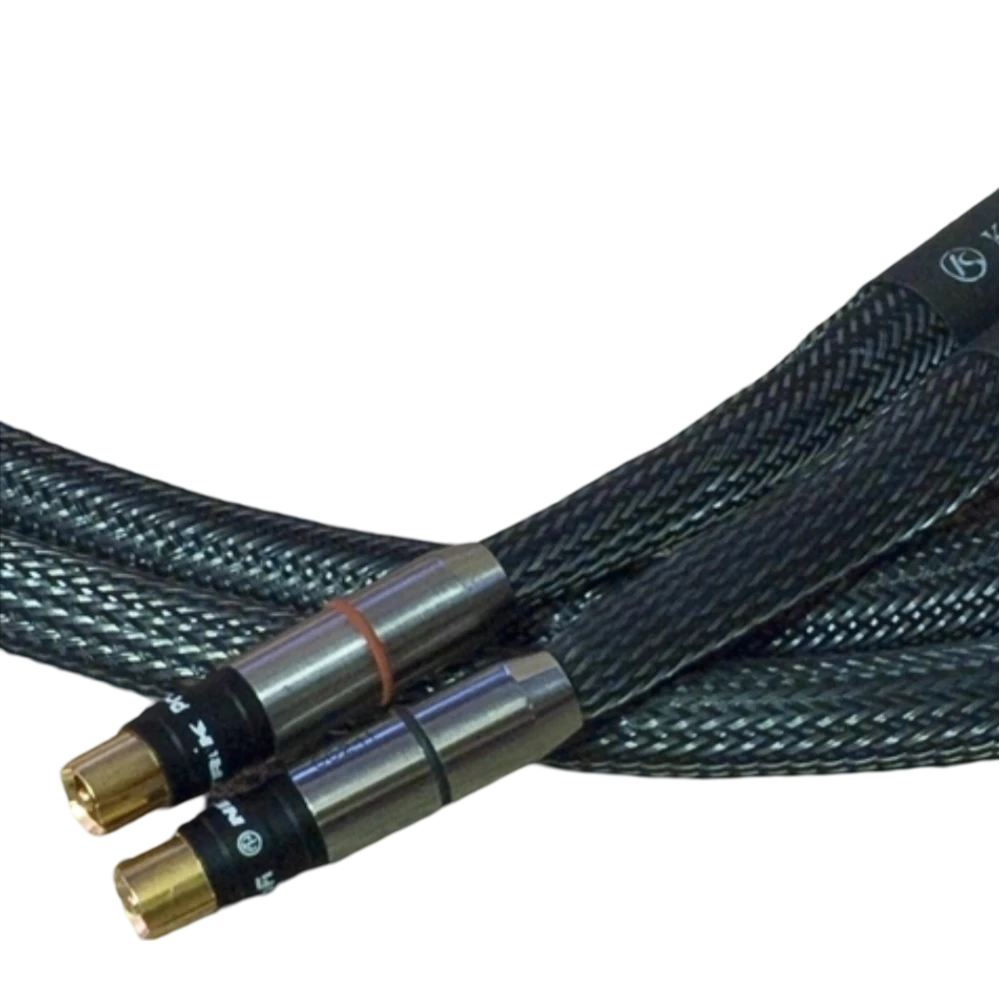

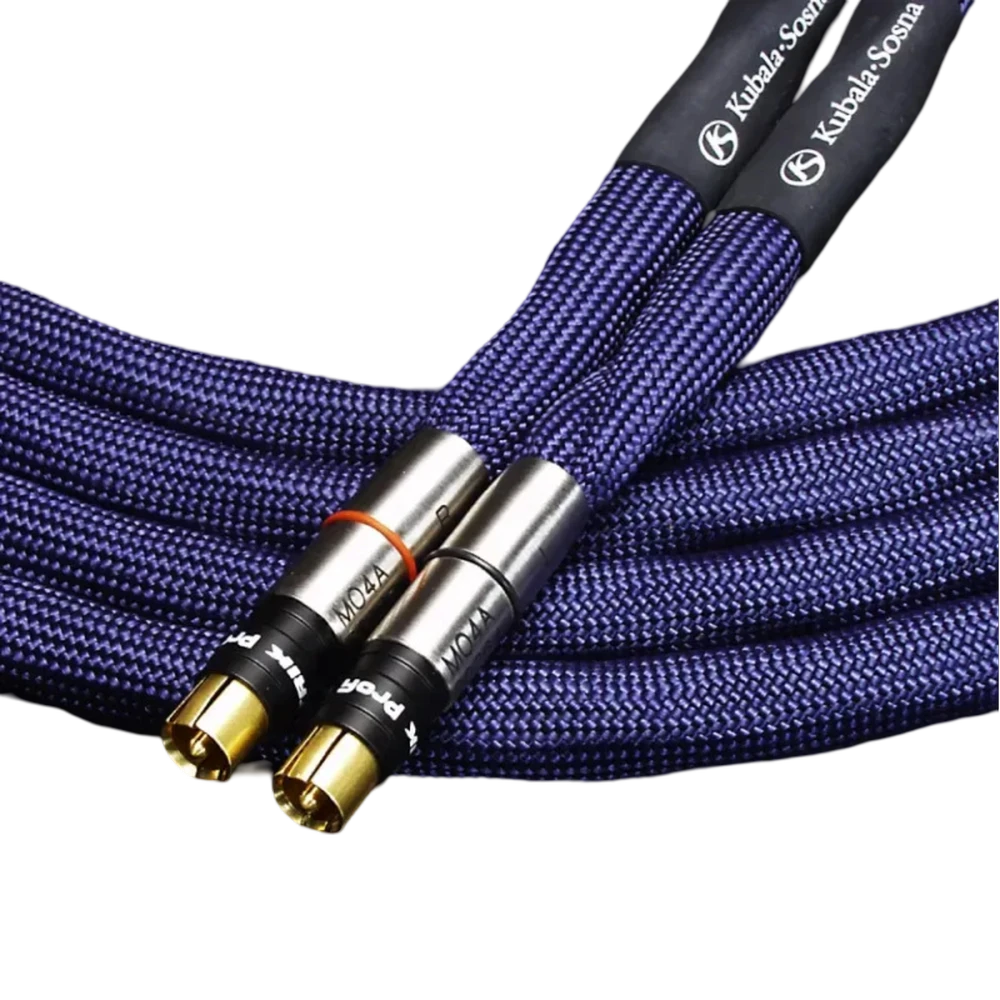

RCA non symétrique vs XLR symétrique

Les liaisons RCA (non symétriques ou “unbalanced” en anglais) utilisent un conducteur pour le signal et un retour de masse commun, plus sensibles aux interférences et aux différences de potentiel entre appareils. Les liaisons XLR (symétriques ou “balanced” en anglais) véhiculent le signal en opposition de phase sur deux conducteurs plus un écran, ce qui permet au récepteur d’annuler les bruits communs (CMRR), d’abaisser le bruit de fond et d’autoriser des longueurs plus importantes dans un environnement domestique ou semi-pro.

Blindage, mise à la masse et « Pin 1 »

Le blindage câble sert de barrière contre les champs électromagnétiques. Sa terminaison côté connecteur et son raccordement au châssis des appareils influencent beaucoup le bruit résiduel. Un câblage correct évite que le courant du blindage ne se mélange au signal (problème dit « Pin 1 ») et réduit les boucles de masse responsables de ronflettes et bourdonnements.

Capacitance, impédances et longueur

La capacitance câble forme, avec l’impédance de sortie de la source, un filtre passe-bas. Avec des électroniques modernes à faible impédance de sortie, l’effet reste faible sur des longueurs usuelles. En revanche, sur des sorties à plus forte impédance (certains préamplis à tubes, étage phono MM), privilégier des longueurs raisonnables et des câbles à faible capacitance par mètre.

Cas particulier : platines vinyle et étages phono

Les cellules MM exigent un chargement capacitif précis (câble + bras + entrée phono). Un excès de capacitance peut creuser l’aigu ou déplacer la résonance électrique de la cellule. Choisir des interconnect RCA ou interconnect XLR à très faible capacitance et ajuster la charge de l’étage phono quand c’est possible.

Connecteurs et qualité de contact

Des connecteurs bien usinés (RCA à serrage fiable, XLR avec contacts plaqués et verrouillage) assurent une pression de contact stable et pérenne. La qualité mécanique (tension du collet, maintien du câble, décharge de traction) vaut autant que la métallurgie annoncée.

Bonnes pratiques d’installation

• Éviter les boucles de masse en branchant tous les appareils sur la même ligne secteur et en séparant les faisceaux signal/secteur.
• Privilégier XLR quand l’appareillage le permet, surtout pour des longueurs > 2–3 m ou en environnement bruité.
• Garder les liaisons RCA aussi courtes que possible et choisir des modèles à faible capacitance pour les sources sensibles.
• Ne pas croiser parallèlement les interconnects avec les cordons secteur ; croiser à 90° si nécessaire.
