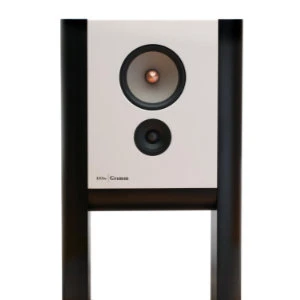

Photo d'une enceinte Grimm Audio LS1be
Guide

La gamme LS1 de Grimm Audio

01/01/2022

Grimm Audio LS1 : enceintes actives et écosystème complet



TOUT SAVOIR SUR LE SYSTÈME LS1 DE GRIMM AUDIO

Retrouvez sur cette page toutes les informations utiles sur le système GRIMM AUDIO LS1 qui propose une variété d’enceintes actives (LS1a, LS1v2 et LS1be) capables de descendre jusqu’à 35Hz, des caissons de grave (LS1s et SB1) qui soulagent le haut-parleur de medium-grave de l’enceinte lorsqu’ils sont connectés et qui permettent alors au système de descendre jusqu’à 20Hz et le lecteur réseau MU1, tous développés avec la même attention et par la même équipe pour fonctionner ensemble comme un tout parfaitement optimisé.

LA SOCIÉTÉ

La société GRIMM AUDIO a été fondée en 2004 par EELCO GRIMM, GUIDO TENT, BRUNO PUTZEYS et PETER VAN WILLENSWAARD. La marque fabriquait alors des équipements audio professionnels et a rassemblé pour cela de nombreuses personnalités scientifiques de talent spécialisées dans l’électronique, l’acoustique et la physique. L’ADC AD1 fut le premier produit de GRIMM AUDIO, un convertisseur analogique vers numérique discret qui est aujourd’hui encore une référence en terme de qualité sonore pour ne pas dire le meilleur. Ensuite la société a commercialisé l’horloge maître CC1 qui reste encore aujourd’hui le modèle avec le moins de jitter, ou gigue en français qui est une fluctuation du signal sous forme d’un glissement de phase ou d’une dispersion temporelle. Ensuite la société a développé le câble TPR afin d’équiper des studios d’enregistrement, câble qui est largement utilisé car il apporte la neutralité nécessaire au travail de mastering et parce que son prix est ultra compétitif lorsqu’il s’agit d’en poser des kilomètres. Ensuite, c’est la gamme LS1 qui a été développée et qui propose aujourd’hui des enceintes actives High-End reconnues comme faisant partie des meilleures du globe en terme de transparence et de détails. Enfin, le lecteur réseau MU1 a été imaginé pour compléter le système LS1 et lui apporter une source digne de son rang en intégrant une horloge maison, un upsampler & downsampler; un ROON Core, une compatibilité ROON Ready et un stockage interne optionnel sur SSD.

LA DÉMARCHE GRIMM AUDIO

Les ingénieurs de la société GRIMM AUDIO vont au bout des choses et ils ont été contraints de développer et de faire fabriquer des outils de mesure plus sensibles que ce qui existait sur le marché afin d’analyser plus finement et d’améliorer très sensiblement le comportement de leurs appareils. D’ailleurs, Guido et Eelco ne se reposent pas sur leurs lauriers puisque les produits sont en évolution constante à l’image de la LS1be qui va encore plus loin que la LS1 originelle dans le détail et la transparence. De même, GRIMM AUDIO propose des kits de remise à niveau matérielle lorsque cela est possible, notamment pour transformer la LS1 classique en LS1be. Mais la démarche d’amélioration concerne également la partie logicielle grâce à des mises à jour régulières destinées à apporter de nouvelles fonctionnalités ou à optimiser encore la qualité sonore à travers d’update des microprogrammes et notamment ceux des puces FPGA.

LA PHILOSOPHIE DE LA GAMME LS1

Afin de maîtriser parfaitement la qualité de la restitution sonore globale d’un système High-End, la société GRIMM AUDIO a choisi de développer elle-même tous les équipements. Ainsi, l’enceinte 2 voies LS1 qui descend à 35Hz réunit de nombreux équipements de très grande qualité logés dans ses pieds et il suffit de lui ajouter un caisson de graves (modèles LS1s et SB1) pour passer en 3 voies, système cohérent qui descend alors à 20Hz. Enfin, le lecteur réseau MU1 est une source numérique parfaitement intégrée à l’ensemble du système puisqu’il a été développé pour alimenter musicalement l’enceinte LS1 mais également de la piloter.

LES DÉCLINAISONS

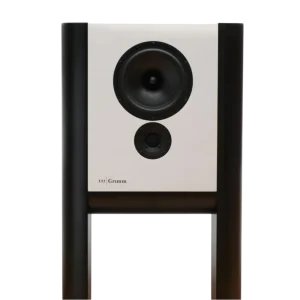

. LS1A : enceinte entrée de gamme
. LS1V2 : enceinte originale améliorée et actuellement en version 2
. LS1BE : enceinte située en haut de la gamme disposant de composants spécifiques
. LS1S : caisson de basses d’entrée de gamme
. SB1 : caisson le plus haut de gamme (avec technologie dmf)

LES ENCEINTES LS1 EN ELLES-MÊMES

Dans le pied de chaque enceinte LS1 sont logés les appareils électroniques habituellement proposés en éléments séparés qu’il serait alors nécessaire de disposer sur un meuble, ce qui prend évidemment beaucoup de place et peut gâcher l’esthétique d’une pièce de vie :
‍. UN DSP 47/76 BITS équipe chaque enceinte de la gamme LS1, quelque soit le modèle. Celui-ci analyse les courbes de réponse en fréquence pour moduler le son des haut-parleurs et optimise leur rendu en leur apportant une correction en temps réel. Le DSP linéarise ainsi la réponse en fréquence de l’enceinte (et du caisson s’il est connecté) et apporte un excellent résultat sonore constant de l’ensemble,
. UN ADC, convertisseur analogique vers numérique issu du modèle AD1 de GRIMM AUDIO, permet de connecter un équipement analogique comme par exemple un étage pour platine vinyle via un phonostage à la paire d’enceinte LS1 : il suffit pour cela de connecter l’appareil analogique sur chacune des enceintes en utilisant deux câbles de modulation sur fiche XLR3 (GRIMM AUDIO SQM par exemple),
. UNE HORLOGE MAÎTRE WORLDCLOCK issue du modèle CC1, savoir-faire de GRIMM AUDIO et reconnu pour sa technologie utilisée notamment dans les studios d’enregistrement, équipe chaque enceinte afin que le DAC de chaque haut-parleur et de chaque enceinte soient parfaitement temporellement synchronisés,
‍. DEUX CANAUX DAC, convertisseur numérique vers analogique, sont utilisés dans chaque enceinte, l’un pour le tweeter et l’autre pour le medium-grave. Ceux-ci permettent de convertir le signal numérique provenant de l’entrée AES/EBU ainsi que des sources qui seront connectées au module LS1r ou par le lecteur réseau GRIMM AUDIO MU1 afin de délivrer le signal audio le plus directement possible aux amplificateurs,
‍. DEUX AMPLIFICATEURS N-CORE, chacun connecté à un seul haut-parleur, l’un pour le tweeter et le second pour le medium-grave, sont intégrés dans le pied gauche de chaque enceinte. En fonction du modèle de LS1, ces amplificateurs peuvent être optimisés (câbles d’alimentation en argent sur la LS1be par exemple) et plus puissants,
. DEUX HAUT-PARLEURS : l’un de petite taille pour favoriser la vitesse de réaction pour les fréquences aigues (tweeter) et l’autre pour le spectre medium-grave (mid range et woofer). Tous deux sont fabriqués par SEAS et diffèrent en fonction du modèle : DXT 1″ + polypropylène 8″ sur la Ls1a, DXT 1″ et magnésium 8″ sur la Ls1v2 et enfin Béryllium 1″ (métal très léger et résistant) et magnésium 8″ sur la Ls1be.

LES CAISSONS DE GRAVE OPTIONNELS

Deux références de subwoofers sont proposées par GRIMM AUDIO afin de transformer l’enceinte LS1, nativement en 2 voies, en 3 voies. Le crossover coupe alors le LS1 sous les 70Hz et soulage lehaut-parleur medium-basse. Le modèle LS1s est l’entrée de gamme alors que le modèle SB1 apporte une (r)évolution : l’analyse digitale du débattement de la membrane.

LA TÉLÉCOMMANDE LS1R (REMOTE) OPTIONNELLE

Afin de piloter les enceintes LS1 à distance, le module LS1r se connecte sur le connecteur propriétaire GRIMM AUDIO situé sur chaque pied. Cette télécommande filaire permet de contrôler le volume (+ mute) et de connecter 2 sources numériques supplémentaires grâce aux deux fiches AES/EBU (XLR3).

LE MODULE LS1I (INTERFACE) OPTIONNEL

Ce module permet de connecter un appareil numérique, comme un ordinateur notamment, grâce à la prise USB de type B. Avec cette interface, il est possible de configurer les enceintes LS1 au travers d’un logiciel spécifique GRIMM AUDIO mais également de diffuser de la musique en format numérique.

LE LECTEUR RÉSEAU MU1 OPTIONNEL

Le lecteur réseau GRIMM AUDIO MU1 est un modèle particulier puisqu’il s’agit d’un ROON Core (cerveau) et d’un appareil ROON Ready (pilotable par le logiciel ROON Remote). En option, il est possible de l’équiper d’un disque SSD pour le stockage musiscal. Il a été spécifiquement développé pour faire partie du système LS1.

LE PLACEMENT DES ENCEINTES À 45°

Pour les petites pièces et celles de taille moyenne, GRIMM AUDIO préconise de positionner les LS1 à 45 degrés et non à 30 degrés comme c’est le cas habituellement car cela permet de limiter la réflexion des murs latéraux et d’élargir la scène sonore qui devient ainsi éblouissante. En effet, lorsque l’auditeur est placé par exemple à gauche du point d’écoute central, il est alors plus proche de l’enceinte gauche ce qui fait que la musique qui en sort est perçue plus tôt ce qui pourrait décentrer l’image sonore sur la gauche. Mais dans ce cas, l’auditeur est également plus directement exposé au flux sonore de l’enceinte droite ce qui rééquilibre la scène sonore. Il est ainsi moins impératif de se placer exactement au centre des enceintes pour bénéficier d’une excellente qualité d’écoute. Pour autant, le pincement classique à 30 degrés peut-être lui plus
adapté aux grands espaces comme le sont les auditoriums que le système LS1 est capable de sonoriser.
Placement des enceintes à 45 degrés

SCHÉMA ÉLECTRONIQUE

Schéma électronique des LS1

RACCORDEMENTS SANS COMMANDE EXTERNE

Lien vers la documentation en format PDF
Raccordement des LS1 sans commande externe

RACCORDEMENTS AVEC LE MU1

Lien vers la documentation en format PDF
Raccordement des LS1 sans commande externe

RACCORDEMENTS AVEC LA LS1R

Lien vers la documentation en format PDF
Raccordement des LS1 sans commande externe

RACCORDEMENTS AVEC LA LS1R ET LS1I

Lien vers la documentation en format PDF Raccordement des LS1 sans
commande externe

COMPARAISON DES MODÈLES

Toutes les informations indiquées ci-dessous concernent une seule
enceinte (il y a par exemple 4 amplificateurs dans une paire
d’enceintes LS1)
